Bạn đã nghe nói về IC những vẫn chưa thực sự hiểu IC là gì? Vậy bài viết này là giành cho bạn. Cùng Duy An tìn hiểu IC là gì cũng như cấu tạo và chức năng của IC điều khiển LED trong bài viết này nhé! Cùng tìm hiểu ngay thôi nào!

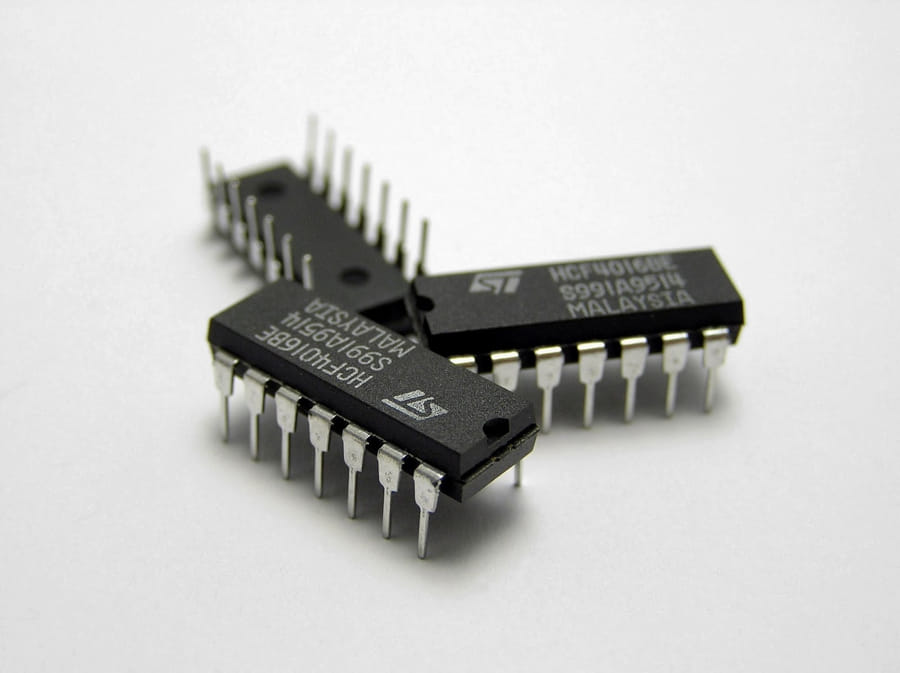

IC là gì?
IC (Integrated Circuit) hay thường được gọi là chip hoặc vi mạch điện tử tích hợp. Đây là một hệ thống kết hợp của nhiều thành phần bán dẫn và các linh kiện thụ động, như transistor và điện trở. Các thành phần này được liên kết với nhau để thực hiện các chức năng cụ thể. Do đó IC được thiết kế và sản xuất để có chức năng như một linh kiện độc lập.
Cấu tạo và chức năng của IC điều khiển LED
Cấu tạo
Thiết kế của một IC bao gồm các phần sau:
- Substrate (Lớp cơ bản): Đây là lớp cơ bản của IC, thường được làm từ vật liệu bán dẫn như silic. Nó được chia thành nhiều lớp khác nhau để tạo ra các thành phần cơ bản của IC.
- Transistors (Bóng bán dẫn): Đây là những thành phần quan trọng của IC, chịu trách nhiệm kiểm soát dòng điện trong IC. Một IC có thể chứa hàng triệu transistor khác nhau.
- Interconnects (Dây dẫn kết nối): Các dây dẫn điện này được sử dụng để kết nối và liên kết các thành phần trong IC với nhau. Chúng thường được tạo từ các lớp dẫn điện trên bề mặt của IC.
- Metal Layers (Lớp kim loại): Được tạo bởi các lớp kim loại như đồng hoặc nhôm. Chúng được sử dụng để tạo các đường dẫn điện trên bề mặt của IC.
- Dielectric Layers (Lớp cách điện): Những lớp này được sử dụng để tách các lớp kim loại khác nhau trên bề mặt IC và ngăn chặn dòng điện rò rỉ giữa chúng.
- Passivation Layer (Lớp bảo vệ): Là một lớp bảo vệ đặt lên trên các thành phần của IC. Để đảm bảo rằng chúng không bị ảnh hưởng bởi các yếu tố trong môi trường xung quanh.
- Bonding Pads (Điểm nối kết nối): Đây là các điểm nối được đặt trên bề mặt IC để cho phép kết nối được thực hiện giữa IC và các linh kiện hoặc thiết bị khác.
Chức năng
Trong màn hình LED, IC điều khiển đóng vai trò quan trọng trong việc nhận dữ liệu từ các nguồn. Như thẻ thu hoặc bộ xử lý video, tuân theo các giao thức. Đồng thời tạo ra xung điện (PWM) theo thời gian thực. IC có nhiệm vụ điều chỉnh hình ảnh đầu ra và độ sáng của màn hình bằng cách điều khiển dòng điện PWM để kích thích đèn LED. Nó đóng vai trò quyết định trong việc hiển thị các đặc điểm của màn hình và cách nó hiển thị nội dung.
Có hai loại chính của chip điều khiển LED: chip đa năng và chip đặc biệt. Các chip đa năng là các chip tổng quát, không được tối ưu hóa cho việc điều khiển đèn LED cụ thể. Trong khi chip đặc biệt được thiết kế dành riêng cho công việc này, đảm bảo hiệu suất tối ưu.
Điều quan trọng cần lưu ý là đèn LED hoạt động dựa trên dòng điện. Sự biến đổi dòng điện làm thay đổi độ sáng của chúng, chứ không phải qua điều chỉnh điện áp. Vì vậy, một trong những tính năng quan trọng nhất của chip điều khiển đèn LED là cung cấp nguồn dòng điện ổn định. Điều này giúp đảm bảo rằng đèn LED hoạt động ổn định và loại bỏ hiện tượng nhấp nháy. Điều quan trọng để có màn hình LED hiển thị hình ảnh chất lượng cao.
Ngoài ra, một số chip đặc biệt có thể đi kèm với các tính năng bổ sung như phát hiện lỗi LED, kiểm soát độ lợi dòng điện và hiệu chỉnh dòng điện để đáp ứng các yêu cầu cụ thể.
Sự phát triển của IC điều khiển
Vào năm 1997, Trung Quốc đã chứng kiến sự xuất hiện của chip điều khiển màn hình LED 9701, đánh dấu một bước tiến quan trọng trong công nghệ. Sự ra đời của chip này đã mở ra một kỷ nguyên mới, nâng độ phân giải từ 16 thang độ xám lên đến 8192 khoảng thang độ xám. Trước đó, trong giai đoạn cuối của thập kỷ 1990, các công ty ở Nhật Bản và Mỹ chỉ cung cấp các chip điều khiển LED 16 kênh mà không có sự thay đổi đáng kể.
Tuy nhiên, khi bước sang thế kỷ 21, các doanh nghiệp ở Đài Loan và Trung Quốc cũng đã nắm bắt cơ hội này và bắt đầu sản xuất và triển khai loạt chip điều khiển LED tương tự. Trong bối cảnh công nghệ ngày nay, việc giải quyết vấn đề phức tạp của kết nối PCB cho màn hình LED độ phân giải cao đang trở nên ngày càng quan trọng. Một số nhà sản xuất vi mạch điều khiển đã đưa ra các giải pháp mới. Bao gồm cả chip điều khiển dòng điện không đổi với 48 kênh LED tích hợp. Từ đó nâng cao khả năng điều khiển và hiệu suất của màn hình LED.
Chỉ số hiệu suất của IC điều khiển
Trong việc đánh giá hiệu suất của màn hình LED, các yếu tố quan trọng nhất bao gồm tốc độ làm tươi, mức thang độ xám và khả năng tái tạo hình ảnh. Để đạt được điều này, cần có sự đồng nhất và ổn định trong dòng điện của các kênh trình điều khiển màn hình LED.
Trước đây, ba yếu tố này thường gắn với nhau một cách tương khắc. Có nghĩa là để cải thiện một yếu tố, bạn có thể phải hy sinh một hoặc hai yếu tố khác. Do đó, trong thực tế, nhiều màn hình LED gặp khó khăn trong việc cân bằng tốc độ làm tươi và mức thang độ xám. Dẫn đến việc hình ảnh có thể thiếu sáng hoặc bị mờ.
Tuy nhiên, với sự tiến bộ trong công nghệ điều khiển từ các nhà sản xuất vi mạch, đã có sự đột phá trong việc giải quyết những vấn đề này. Trong các ứng dụng của màn hình LED, để đảm bảo sự thoải mái cho mắt của người dùng trong thời gian dài. Hai tiêu chuẩn quan trọng để đánh giá là độ sáng thấp và mức thang độ xám cao. Điều này đặt nhiệm vụ quan trọng cho việc kiểm tra IC điều khiển màn hình LED.
Xu hướng về IC trình điều khiển
Tiết kiệm năng lượng là mục tiêu hàng đầu trong thiết kế màn hình LED. Đây cũng là tiêu chí quan trọng để đánh giá hiệu suất của vi mạch điều khiển. Để thực hiện tiết kiệm năng lượng, có hai khía cạnh quan trọng chúng ta cần xem xét.
Thứ nhất, là việc giảm hiệu quả điện áp dòng không đổi. Điều này dẫn đến việc giảm áp lực nguồn cung cấp từ 5V truyền thống xuống chỉ còn 3.8V khi hoạt động.
Thứ hai, là việc tối ưu hóa các thuật toán và thiết kế vi mạch để giảm điện áp hoạt động của vi mạch điều khiển và dòng điện hoạt động. Một số nhà sản xuất đã đạt được sự tiến bộ đáng kể trong việc giảm điện áp hoạt động xuống 0,2V. Đồng thời tăng hiệu suất sử dụng LED của IC điều khiển dòng không đổi lên đến 15%. Họ cũng đã giảm điện áp cung cấp xuống thấp hơn 16% so với các sản phẩm thông thường để giảm tiêu hao nhiệt độ. Dẫn đến việc cải thiện đáng kể hiệu suất năng lượng của màn hình LED.
Kết luận
Vậy là chúng ta vừa tìm hiểu xong IC là gì và điểm qua những vấn đề liên quan đến IC điều khiển LED. Cảm ơn bạn đã theo dõi bài viết của chúng tôi. Theo dõi ngay website của Duy An để có thểm nhiều kiến thức hữu ích hơn nữa nhé!
